Adaptacja akustyczna część 8 – panele akustyczne z wełny mineralnej

wełna mineralnaI wreszcie miniaturka wątku znajdzie uzasadnienie. Trzeba zbudować panele akustyczne z wełny mineralnej. Takie panele wykonywane są najczęściej z płyt wełny mineralnej PT-80, jednak trudności z nabyciem PT-80 zmusiły mnie do wykorzystania łatwiej dostępnego i przy okazji tańszego materiału, płyt Aku-Płyta firmy Isover. PT-80 znajduje się wprawdzie w ofercie sklepów i hurtowni, ale telefon do wybranych punktów sprzedaży pokazuje, że owszem, ale „akurat nie ma”. A Aku-Płyta jest. Wbrew nazwie, Aku-Płyta jest raczej miękką wełną, za to szklaną – nie wiem, czy to lepiej, czy gorzej, w każdym razie bliżej mitycznego Owens-Corning 703 😉

Teoretycznie Aku-Płyta ma niewiele gorsze właściwości od PT-80 – przy tej samej grubości różni się tylko na najniższej częstotliwości, i to tylko o 0,15 – a przecież „Differences in coefficients of less than 0.15 are not significant.” . Z drugiej strony na najniższych częstotliwościach zależy nam najbardziej, więc jeżeli jest możliwość wyboru, to oczywiście lepszy będzie Isover PT-80.

Współczynnik pochłaniania dżwięku Isover Aku-Płyta

Współczynnik pochłaniania dżwięku Isover Aku-Płyta

Współczynnik pochłaniania dźwięku Isover PT-80

Współczynnik pochłaniania dźwięku Isover PT-80

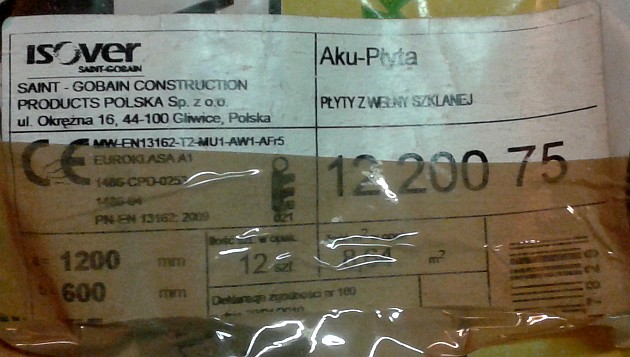

Etykieta Isover Aku-Płyta 75mmBiorąc pod uwagę cenę i przede wszystkim dostępność, uznałem, że warto spróbować. Aku-Płyta produkowana jest w rozmiarze 60x120cm i grubościach 50, 75 i 100mm. Dziwnym trafem płyty o grubości 75mm są tańsze od płyt 50 i 100mm – i taką paczkę nabyłem, planując panele składać podwójnie. Jak widzimy na nieco uszkodzonej etykiecie, za 109PLN brutto otrzymujemy 12 paneli o grubości 75mm – czyli składając podwójnie mamy 6 grubych paneli o wymiarach 60x120cm.

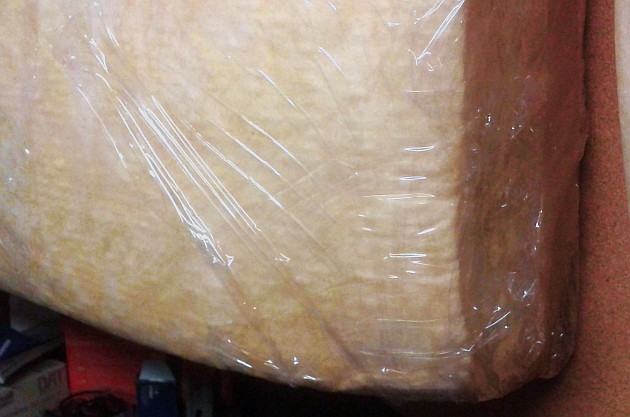

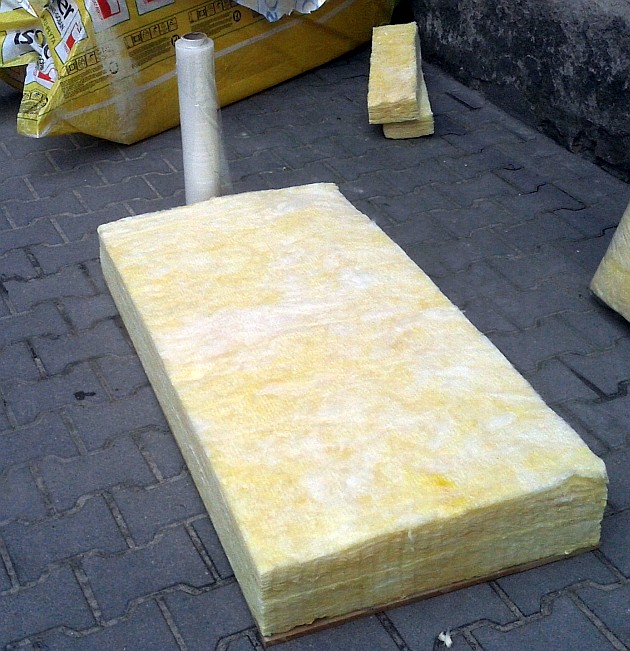

No to do roboty. Ponieważ to wata szklana, podstawowe czynności wykonane zostały na podwórku, z odpowiednim zabezpieczeniem. Śnieg chwilowo nie padał – a mógł, w końcu mamy luty 😉 Z powodu oczywistego pylenia postanowiłem owinąć całe panele folią spożywczą, i oczywiście później materiałem. Jak się tak z bliska patrzy na rozpakowaną watę, to wydaje się, że nie pyli, ale ja już wiem swoje – a ręce mimo rękawiczek trochę wieczorem czułem. Przy okazji sprzedam „patent” na tego typu prace – warto oprócz używania gumowych rękawiczek owinąć sobie całe przedramiona albo nawet ramiona folią spożywczą.

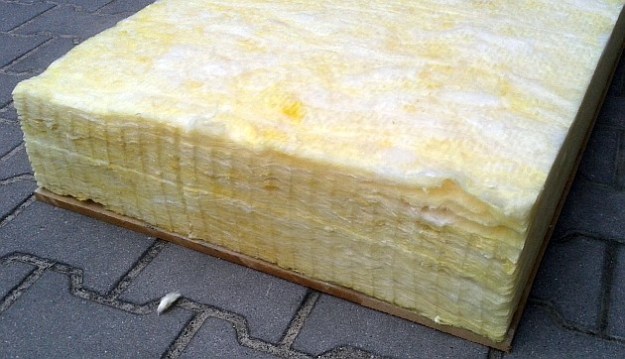

Panele akustyczne z waty szklanej Isover Aku-Płyta

Tyłem i wspornikiem całości są płyty MDF o grubości 10mm. Taka grubość jest wystarczająca, cieńszych materiałów jednak nie polecam – taki panel jest dość spory i cieńsza płyta mogłaby się wykrzywiać, poza tym przybijanie może mieć ograniczoną wytrzymałość. Z ram bocznych zrezygnowałem, z powodu miękkości waty powstaną z tego raczej „poduszki” o zaokrąglonych rogach – i dobrze, bo „reżyserka” jest malutka i lepiej, żeby przód i boki były miękkie. Po dyskusji, czy lepiej owijać panele folią i potem mocować do płyty, czy owijać całość razem z płytą zdecydowaliśmy się na to drugie, prostsze rozwiązanie – wata jest miękka i elastyczna, owijanie jej samej folią nie jest łatwe i trochę ją odkształca, a owijanie razem z tylną płytą od razu mocuje wełnę na miejscu. Folia typu „stretch” klei się sama do siebie i do gładkiego tyłu doskonale i wiercenie i przybijanie od tyłu nie stworzy powiększających się dziur i nie popsuje szczelności. Oczywiście panele z twardej wełny PT-80 można owijać same.

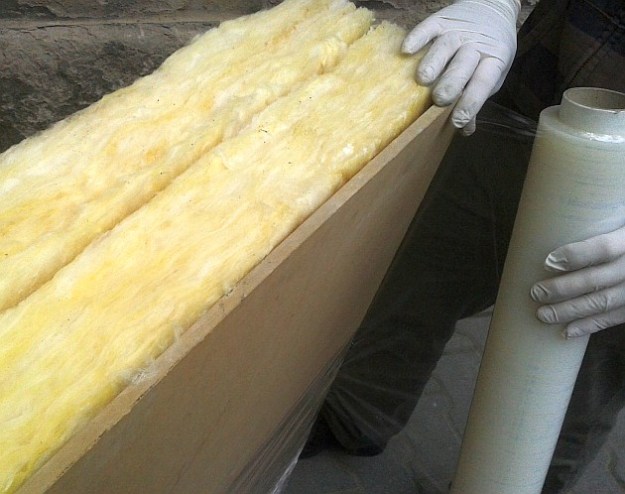

Czyli: przycięta płyta MDF, na to dwa panele Aku-Płyty, i całość owijamy folią. Folia doskonale się klei, i wprawdzie pył z waty trochę to klejenie ogranicza, to cała procedura jest łatwa, szybka i wystarczająco dokładnie uszczelnia. Na wszelki wypadek newralgiczne miejsca wzmocniłem brązową taśmą do pakowania – z tym też ostrożnie, bo taka taśma do folii przykleja się szybko i nieodwracalnie 😉 Oczywiście zgodnie z ustaleniami z poprzednich części przyjąłem, że folia ma znikome znaczenie dla pochłaniania najniższych częstotliwości.

Panele akustyczne z waty szklanej Aku-Płyta

Panele akustyczne z wełny mineralnej Aku-Płyta

Ponieważ nie miałem tylu płyt MDF o szerokości 120cm, niektóre panele jak widać trzeba było przyciąć – bez problemu ostrym nożem do tapet.

Panele akustyczne z waty szklanej Isover Aku-Płyta

Panele akustyczne z waty szklanej Isover Aku-Płyta

Gotowy panel, przed obiciem go materiałem, wygląda jak poniżej – wyszedł nawet dość foremnie, a podczas obijania materiałem będzie można dodatkowo skorygować kształt.

Gotowy panel akustyczny z wełny mineralnej - przed obiciem

Gotowy panel akustyczny z waty szklanej - przed obiciem
