Adaptacja akustyczna część 12 – strojona pułapka basowa – pomiary Room EQ WIzard

wełna mineralnaPiękna czarno-szara skrzynia, czyli pułapka basowa typu „honeycomb” albo inaczej wielootworowy rezonator Helmholtza stoi w reżyserce. Wypadałoby się upewnić, czy jest właściwie nastrojona – teoria z pewnością się zgadza, ale wykonanie już niekoniecznie. Jak zmierzyć częstotliwość rezonansową pułapki basowej? Bardzo łatwo 😉

Po zarzuceniu prób z przetwornikiem piezo, którego akurat nie miałem pod ręką, idąc za telefoniczną poradą Arka Szwedy (założyciela firmy Sveda Audio) po prostu włożyłem do środka mikrofon (paluszek audiotechnica) i przystawiłem do pułapki monitor – a reszty dokonał znany Room EQ Wizard. I okazało się, że bardzo dobrze, że nie przykleiłem przedniej ścianki:

Pomiar pułapki basowej - mikrofon wewnątrz pułapki

Wyliczenia były precyzyjne, a tu proszę – zamiast 70Hz i 140Hz widzimy jak byk 66Hz, 132Hz, 200Hz i tak dalej. Tak być nie może! Trzeba trochę zwiększyć częstotliwość rezonansową – można to zrobić albo skracając rurki, albo zwiększając ich ilość. Trudno przycinać wklejone już rurki 😉 – na szczęście okazało się, że dodanie dwóch nowych załatwia sprawę. Nie wiem, dlaczego wyniki tak różnią się od obliczonych wartości – może niedokładności w cięciu i wklejaniu rurek – w każdym razie, jak widać, warto zmierzyć 😉 Po dodaniu dwóch otworów uzyskałem prawie idealne 70Hz (poniżej powiększenie newralgicznego zakresu):

Pomiar pułapki basowej - mikrofon wewnątrz pułapki

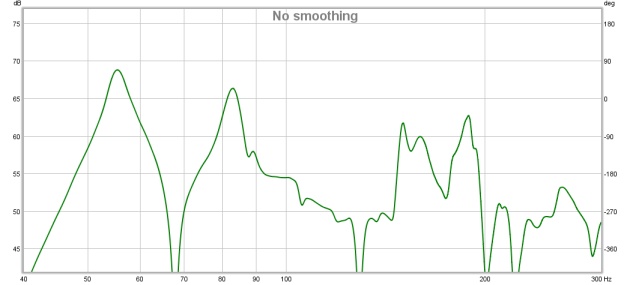

Mamy więc w reżyserce trzy panele szerokopasmowe i jedną strojoną pułapkę. Warto poeksperymentować z miejscem umieszczenia pułapki, ja to miejsce miałem z góry określone – musi być tam albo nigdzie. Wynik pomiarów (jeden z wielu oczywiście, w miarę reprezentatywny) widzimy poniżej. Najpierw – jak było bez niczego:

reżyserka bez adaptacji

A teraz jest tak:

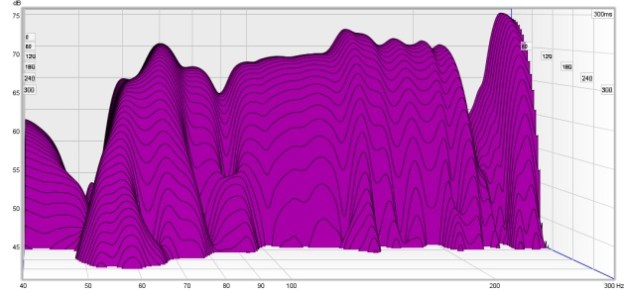

Pomiar reżyserki - 3 panele i pułapka 70Hz

Pomiar reżyserki - 3 panele i pułapka 70Hz

Pomiar reżyserki - 3 panele i pułapka 70Hz

No i proszę – coś tam się wprawdzie jeszcze „dzieje”, i to sporawo, ale i na oko i na ucho jest nieźle – w zasadzie jak na reżyserkę przeznaczoną do okazjonalnych prac lektorskich to nawet może być. Wprawdzie trochę „zostało” na 70Hz, ale za to we wszystkich pomiarach zniknął „dołek” na 140Hz, a o to chodziło mi najbardziej, bo to było bardzo słychać. Oczywiście, my jeszcze trochę tu powalczymy 😉
